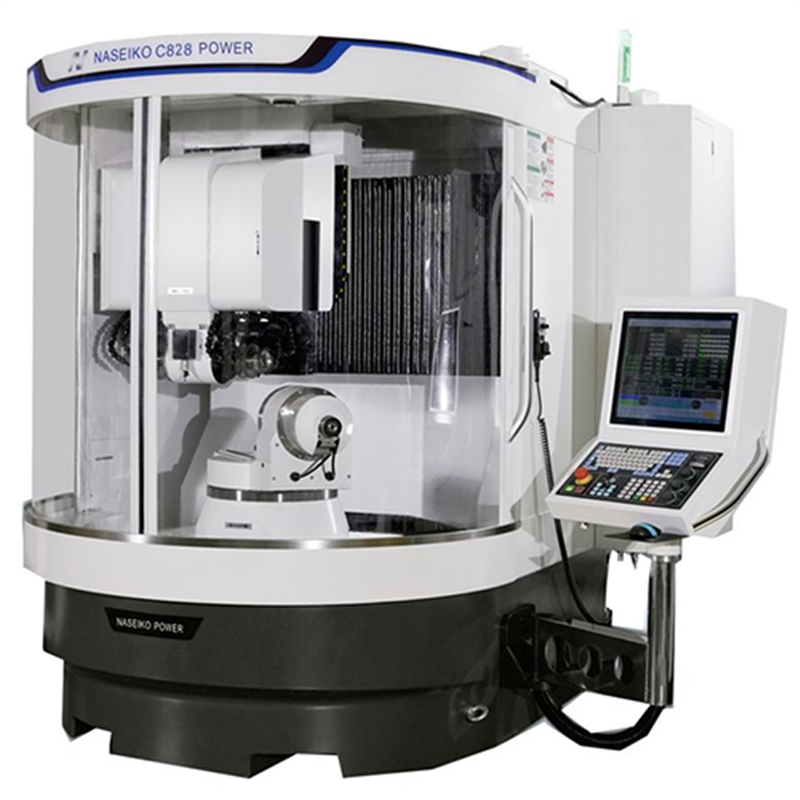

NZ-C828 Power linear五軸數控刀具磨床

一．機床概況：

本公司生產的五軸 五聯動的數控刀具專用磨床，是根據德國 五軸數控工具磨床（WRT）的理驗 及設計人員實際操的經驗，并在刀具生產現場交流而設計。在實用、經濟、操作、維修、穩定、高效上得到體現。

機床采用整體進口有機玻璃圓弧開門，便于機床無限制的操作與維護，全封閉的保護罩殼符合生產安全，為應對特殊工具的生產，使設備的伺服軸相對的位置關系達到優化，可對應多品種工 具加工的機構造。

X,Y軸采用進口的直線電機與導軌，Z軸采用進口的伺服電機與絲桿導軌，高精度和分辨率，保證刀具的高生產效率及生產品質。

二．主要配置：

1.X 軸水平直線 CNC 數控軸，中國臺灣HIWIN(上銀)直線電機，THK 精密滾柱型導軌。

2.Y 軸水平直線 CNC 數控軸，中國臺灣HIWIN(上銀)直線電機，THK 精密滾柱型導軌。

3.Z 軸垂直直線 CNC 數控軸，日本安川伺服電機，THK 精密滾珠絲桿，THK 精密滾柱型導軌。

4.A 軸： 工件旋轉分度軸 DD 直驅(中國臺灣定制）。

5.B 軸： 旋轉分度軸 DD 直驅（中國臺灣定制）。

6.英國雷尼紹高精密進口萬向探針（探針： 工件探測）

7.整體礦物鑄造大理石床身及立柱。

8.圓弧型密封機罩，兩面開門，維修方便。

9.采用帶磁鐵的移動型手脈,方便操作。

10.專用高速機械主軸,雙磨頭設計（中國臺灣定制）HSK 砂輪法蘭可整體拆卸至砂輪修整機修整砂輪。

11.主軸電機配永磁電機專用驅動器。

12.機內安裝管式密封防油 LED 燈。

注：

導軌             日本 THK P 級

絲桿             日本 THK C3

直線電機       中國臺灣上銀

伺服馬達       日本安川伺服(絕對值)

數控系統       中國臺灣新代（軟件： 刀具專用加工軟件 4.1）

探針              雷尼紹(萬向)

三. 主要功能技術描述：

四. 操作系統：

1.   運行環境： 刀具專用軟件（4.6.8F 版本），帶模擬操作軟件。

2.   顯示屏描述： 17 英寸液晶顯示屏，在屏幕上顯示機械坐標、相對坐標、絕對坐標、執行加工程式等操作對話框架。

3.   界面描述： 刀具加工專用軟件（4.6.8F 版） 下運行里面包括、直徑、螺紋條數(開槽條數) 、螺度、開槽長度、開槽速度、開槽深度(開槽深度增量調整) 、螺旋方向(左旋、右旋)。

4.   鍵盤： 薄膜按鈕鍵盤，字母和數字鍵同顯示器相聯一體。

5.   硬盤： 256G

6.   控制系統： 中國臺灣新代。

7.   數據輸入、輸出方式==鍵盤輸入，電腦聯接。

8.   模擬：2D 模擬、3D 模擬、3D 碰撞檢查，可看到加工物料的形狀，根據模擬后得到的參數進行參數修改。

9.     軟件包功能：

（1）銑刀軟件包：（含標準銑刀、不等分銑刀、不等螺旋角銑刀、變導程銑刀、粗皮銑刀、錐 度銑刀、燕尾銑刀、多刃銑刀、錐度球頭銑刀等）

（2）鉆頭軟件包：（含 18 種鉆尖形狀軟件、麻花鉆、階梯鉆、鉆銑刀、階梯鉆銑刀、插銑刀、 槍鉆、忽鉆、倒角刀、定心鉆等）

（3）成型刀軟件包：（含各類 DXF 樣條曲線防型刀、T 型銑刀等）

（4）旋轉挫軟件包： (含平頭旋轉挫、錐度旋轉挫、球頭旋轉挫、圓孤旋轉挫、DXF 成型旋轉 挫等)

10.   采用最新版本，留有升級空間，可以升級。

NZ-C828 Power linear五軸數控刀具磨床

適  用  范  圍：應用于3C、醫療、汽車、高鐵、航空航天、精密刀具磨削；銑刀、鉆頭、鉸刀、螺紋刀、球刀、圓鼻刀、汽車行業非標刀、非標刀片、成型刀、旋轉銼

加工直徑范圍：φ1-φ20

研磨工件刃長：180MM

主  軸  功  率 ：22KW
